ТЗ на систему разогрева и слива битума
Запрос «нужна установка для разогрева битума, пришлите цену» понятен снабженцу, но инженеру его недостаточно. Одна и та же железнодорожная цистерна на двух объектах может требовать разного решения: различаются марка продукта, состояние при прибытии, пропускная способность путей, источник энергии, длина трубопроводов и порядок приёмки в хранилище. Без этих данных поставщик способен назвать только предварительный диапазон, который мало помогает сравнить предложения.
Грамотное техническое задание не обязано быть длинным. Оно должно отделять исходные условия от требований к результату и не подменять инженерный расчёт случайными цифрами. Ниже — структура ТЗ для закупки промышленного комплекса разогрева и слива битума. Она подходит как для новой площадки, так и для модернизации существующего узла, но не является проектной документацией и не заменяет обследование объекта.
Сначала определите задачу, а не тип нагревателя
В преамбуле ТЗ полезно написать, что именно делает предприятие: принимает дорожный битум из ж/д цистерн, разогревает его до допускаемого технологией состояния, передаёт в хранилище и обеспечивает согласованный режим обработки партий. Не нужно заранее диктовать поставщику единственный способ нагрева, если выбор технологии ещё не обоснован.
Если нужен не полный железнодорожный комплекс, а система для АБЗ, существующих резервуаров или автоцистерн, это другая постановка задачи и другая коммерческая страница. Для АБЗ и битумохранилищ важен контур хранения и подачи; для автоцистерн и битумовозов — приёмка автомобильных партий. Не стоит смешивать эти схемы в один шаблон только потому, что везде используется битум.
Раздел 1. Продукт и его свойства
Для расчёта теплового режима нужен не абстрактный «битум», а конкретный материал. Укажите марку, стандарт или технические условия, изготовителя при наличии и документы на типовую партию. Если предприятие принимает продукты нескольких марок, перечислите их отдельно. Это особенно важно, когда наряду с обычным дорожным битумом поступает модифицированное вяжущее: одинаковую температурную зависимость вязкости для них предполагать нельзя.
- Нормативная марка и паспорт партии; при отсутствии паспорта — точная отметка о недостающем документе.
- Допускаемый диапазон температур хранения и переработки по документации материала, а не «как принято у соседей».
- Наличие воды, механических примесей и особенностей состава — в пределах доступных лабораторных и сопроводительных данных.
- Ожидаемая температура продукта при подаче и после длительной стоянки; указывайте источник оценки.
- Ограничения по сохранению качества и повторным циклам нагрева, если они установлены производителем.
Для дорожных вязких битумов применимость ГОСТ 33133-2014 проверяют по конкретному продукту. Число из любого стандарта нельзя автоматически объявлять оптимальной температурой оборудования: температурные условия перевозки, хранения и промышленного процесса — не одно и то же.
Раздел 2. Логистика цистерн и требуемая пропускная способность
Наиболее частая ошибка в ТЗ — указать только вместимость одной цистерны. Для выбора комплекса важно, сколько вагонов надо обработать за смену, сколько одновременно может стоять под сливом и какой интервал предусмотрен между поставками. Желательно приложить простую схему путей и график поступления. Если сезонность выражена, дайте отдельно обычный и напряжённый сценарии.
| Исходное поле | Что записать | Зачем оно нужно |
|---|---|---|
| Тип и вместимость цистерн | Доступные модели, диапазон вместимости, конструкции сливных устройств | Проверка совместимости схемы |
| Партийность | Число цистерн в сутки/смену и объём одной поставки | Расчёт потока и очередности |
| Одновременная обработка | Число доступных постов слива | Компоновка и управление |
| Время на операции | Фактические интервалы ожидания, прогрева, слива и переключений | Выявление узкого места |
| Температура на прибытии | Диапазон по сезонам с пометкой источника | Оценка начальной тепловой задачи |
| Пиковый режим | Нагрузка в сезон максимального потребления | Проверка резерва производительности |
Если точного прогноза нет, полезнее указать диапазоны с пометкой «для уточнения», чем превращать желаемое время слива в якобы измеренный параметр.
Раздел 3. Энергетика и условия размещения
Оборудование выбирают не в отрыве от площадки. Укажите, какие источники энергии фактически доступны, их ограничения, возможность подключения и требования к резервированию. Не следует писать «электронагрев обязателен» или «только термомасло» без технического основания: сначала оценивают весь контур теплопередачи, управление и стоимость эксплуатации.
В приложении к заданию желательно иметь план размещения, инженерные сети, границы подключения, существующие насосы и арматуру, условия монтажа, климатическую нагрузку и требования предприятия к обслуживанию. Отдельно описывают расстояние и перепад высот между постом слива и приёмной ёмкостью. Эти данные важны для гидравлики и теплопотерь, а не только для подбора кабеля или горелки.
Если проект предусматривает закрытый термомасляный контур, поставщик должен показать его место в общей системе: нагрев, циркуляцию, теплообмен и контроль. Закупка самостоятельного термомасляного котла не равна закупке комплекса для разогрева и слива битума. Комплектность и ответственность сторон надо описать отдельно.
Раздел 4. Существующий трубопровод и приёмное хранилище
На действующей нефтебазе именно связь между постом слива и резервуаром часто определяет производительность. В ТЗ включают схему трассировки, диаметры труб, протяжённость, теплоизоляцию, места изменения направления и подключения, характеристики существующих насосов. Для нового объекта эти параметры формулируют как требования и проектные ограничения, а не как готовые факты.
Нужно описать, как принимающая сторона обеспечивает дальнейшее хранение и подачу битума. Нельзя обещать быстрый слив при неготовом резервуаре. Технически нагреть продукт в цистерне и обеспечить его непрерывный транспорт по трубопроводу — связанные, но отдельные задачи.
Раздел 5. Что должно войти в поставку
Одинаковые названия установок не означают одинаковую комплектность. В сравнении предложений разнесите на отдельные строки нагревательную часть, теплообменные устройства, циркуляцию, насосы, трубную обвязку, КИПиА, монтажную документацию, пусконаладку и обучение персонала — только в той части, которую реально предлагает конкретный поставщик.
Особенно важно зафиксировать границы ответственности: кто разрабатывает проект привязки, выполняет строительные работы, обеспечивает кабельные и трубопроводные подключения, проводит заводские испытания и принимает комплекс на площадке. Если часть этих работ закупается отдельно, это должно быть видно до подписания договора, иначе «низкая цена установки» окажется неполной стоимостью проекта.
Раздел 6. Критерии приёмки вместо обещания «быстрого разогрева»
В хорошем ТЗ должно быть понятно, как именно стороны убедятся, что решение справляется. Формулировка «не более N часов» без указания марки битума, исходной температуры и условий измерения не пригодна для честного сравнения.
Согласуйте с изготовителем программу испытаний. В ней отдельно описывают проверяемую партию, исходные условия, границы установки, метод регистрации температур, расхода и времени, допуски, требования к безопасности и процедуру фиксации результата. Время организационных операций полезно учитывать отдельно от собственно технологического процесса. Для сезонного оборудования важно, какие погодные условия входят в заявленную область применимости.
Не следует заранее вписывать «нулевые потери», «абсолютно без перегрева», точные проценты экономии или ресурс оборудования без подтверждённого расчёта либо протокола испытаний применительно к вашей конфигурации.
Раздел 7. Экономика закупки: что сравнивать в коммерческих предложениях
Цена блока нагрева — только одна строка бюджета. Для сопоставления решений соберите цену комплекта, затраты на привязку и монтаж, требования к энергоносителю, периодическое обслуживание, заменяемые элементы, потребность в персонале и стоимость простоя. В финансовую модель включайте только подтверждённые исходные числа: фактическую стоимость энергии, ожидаемый объём перевалки и цену задержки вагонов в применимых условиях.
Удобный способ сравнения — общий сценарий, одинаковый для всех поставщиков. Например, описать одну типовую партию и один пиковый день без подстановки чужих «рекордных» показателей. Попросите участников расчёта показать допущения: если они разные, сопоставление «рублей за установку» ничего не говорит о полной стоимости владения.

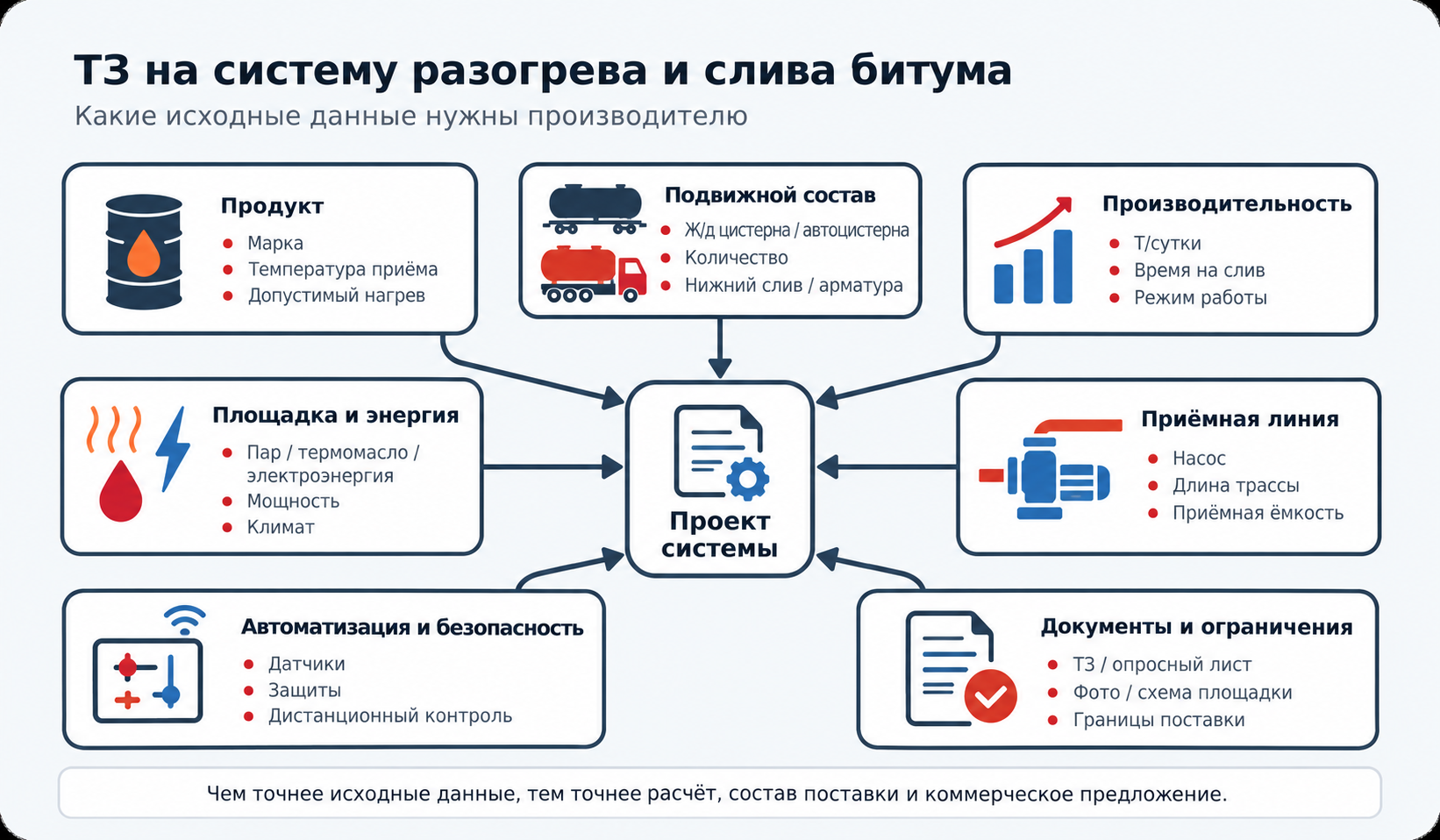

Рабочий шаблон: сведения для первого запроса КП
Следующий перечень можно прямо перенести в письмо поставщику или инженерный опросник. Пустое поле лучше оставить помеченным, чем заполнить догадкой.
- Предприятие и объект: местоположение площадки, назначение узла, новый проект или модернизация.
- Материал: марки битума, паспорт/ТУ, ограничения по температуре, число различных продуктов.
- Железнодорожная логистика: типы цистерн, число постов, средняя и пиковая партия, сезонный график.
- Температурные условия: ожидаемая температура при приёмке, климат, длительность стоянки до слива.
- Требуемая задача: желаемая пропускная способность и критерии подтверждения результата.
- Приёмный контур: резервуары, существующие насосы, трубопроводы, доступные чертежи.
- Энергия: фактическая доступная мощность и виды энергоносителей, ограничения подключений.
- Компоновка: план путей, площадки, длины трасс, ограничения по габаритам и строительным работам.
- Управление: требования к измерениям, аварийным блокировкам, дистанционному контролю, учёту режимов.
- Состав предложения: ожидаемые разделы КП, документация, пусконаладка, обучение, границы ответственности и сроки с указанием допущений.
К опроснику полезно приложить фотографию существующего узла, схему трассы и технические данные оборудования — если эти материалы можно передавать подрядчику. Не стоит направлять в открытое обращение сведения ограниченного доступа, технологические секреты или персональные данные без согласованного канала.
Как связать техническое задание с выбором оборудования
Если предмет закупки — именно железнодорожный комплекс разогрева и слива, его состав и принцип применения описаны на странице оборудования для разогрева битума из ж/д цистерн. Для варианта с интенсификацией теплообмена стоит изучить УУРБ с турбуляризацией потока, а не считать название УУРБ универсальным ответом на любую логистическую задачу.
Когда проблему формулируют как «цистерна не сливается», начните с разбора возможных ограничений приёмки. Если же исходные данные собраны, следующим шагом становится технический расчёт и предложение по конкретной конфигурации, с прозрачными допущениями и границами поставки.
Такой запрос экономит время обеим сторонам. Заказчик получает сравнимые предложения, а производитель — основание для проектирования вместо бесконечного обмена общими вопросами.
