Разогрев и слив битума из ж/д цистерн
Производим оборудование для разогрева битума марок БНД 60/90, БНД 90/130 и других вязких нефтепродуктов в железнодорожных цистернах. Для типовой цистерны 60 м³ в расчётных условиях ориентир полного слива составляет 2–4 часа; зимние объекты с глубоко остывшим продуктом могут требовать существенно больше времени, поэтому цикл подбирается по исходным данным. В опубликованных кейсах снижение энергозатрат относительно паровой схемы составило 30–40%.
Получить расчёт под ваш объект
Почему производственники переходят на термомасляный разогрев
Паровая рубашка ж/д цистерны изношена за десятилетия эксплуатации, конденсат пара попадает в продукт, а котельная съедает топливо круглый год. Наша установка решает все три проблемы: нагрев без пара, без обводнения, без капитальных затрат на котельную.
- ✓ Слив через верхний люк. Погружной нагреватель опускается сверху — не требуется нижний сливной прибор, неисправные паровые рубашки цистерн больше не проблема.
- ✓ Замкнутый контур теплоносителя. Нет потерь на конденсацию пара и нагрев окружающей среды через стенки цистерны. Котельная на пару не нужна ни на приёмке, ни в межсезонье.
- ✓ Нет обводнения паром. Продукт нагревается косвенно и не контактирует с водой. Это снижает риск изменения свойств из-за конденсата; контроль показателей готового битума выполняется по регламенту предприятия и применимому стандарту.
- ✓ Работа от –40 °C. Конструкция рассчитана на запуск в условиях Сибири и Дальнего Востока. Поставка и монтаж по всей РФ собственными силами.
Когда вам нужна наша установка
Оборудование разработано для предприятий, которые регулярно сталкиваются с разогревом и сливом битума из ж/д цистерн в непростых условиях — зимой, при изношенной паровой инфраструктуре, на удалённых объектах.
Признаки, что пора менять схему
Что не так с паровым разогревом битума
Парогенератор и паровая рубашка цистерны — технология середины прошлого века. Сравним её напрямую с нашей термомасляной схемой:
- Расход 8–12 тонн пара на цистерну 60 м³
- Слив 8–12 часов при –20 °C
- Обводнение битума, падение пенетрации на 3–7 единиц
- Локальный перегрев до 200–220 °C — окисление битума
- Остаток 2–3 тонны на цистерну, прямые потери
- Аттестация Ростехнадзора по работе с паром 4–6 атм
- Капитальная котельная — круглогодичные затраты
- Дизель/газ — расход в 3–4 раза меньше эквивалента
- 2–4 часа в расчётных условиях; зимой дольше
- Без контакта с водой, пенетрация в допусках ГОСТ
- Косвенный нагрев до 160 °C, без локальных перегревов
- Минимизация несливаемого остатка
- Аттестация по пару не требуется
- Включается под задачу, без круглогодичных затрат
Подробное сравнение пяти методов разогрева битума с цифрами по затратам и времени мы собрали в отдельном разборе: сравнение методов разогрева битума.
Как работает установка разогрева битума
Принцип построен на замкнутом контуре с термомаслом — теплоноситель нагревается до 250 °C в нагревателе и подаётся в погружное устройство, опущенное в цистерну через верхний люк. Развёрнутое описание процесса — на странице технологии термомасляного разогрева.
- Погружной нагреватель «Барбаташ» опускается через верхнюю горловину цистерны (сливной люк или дегазационный) и работает напрямую с битумом — без пара, без обводнения. Конструкция совместима с большинством типовых ж/д цистерн под битум и тёмные нефтепродукты.
- Замкнутый контур теплоносителя. Термомасло циркулирует между нагревателем (тепловая мощность 250–1000 кВт) и устройством в цистерне. Нагрев косвенный — продукт не контактирует с источником пламени.
- Одновременный нагрев и перекачка. Как только битум на дне достигает 90–110 °C и становится текучим, насос начинает забор. Нагреватель продолжает работу, разжижая верхние слои — так достигается практически полный слив без остатков на стенках.
- Автоматическое управление. Датчики температуры в цистерне и на выходе насоса замыкают контур регулирования. Оператор задаёт целевые параметры в начале смены, дальше система держит режим самостоятельно.
На выходе — цистерна без затвердевших остатков, битум в накопительной ёмкости с сохранённой маркой и температурой 110–150 °C, готовый к подаче на технологический процесс. Если объект работает с большими объёмами и требуется ускорение нагрева в 3 раза — рассмотрите комплекс УУРБ с турбуляризацией потока.
Кейсы экономии на реальных объектах
Три типичных сценария эксплуатации наших установок с измеренными показателями производительности и экономии. Расчёт под ваш объект подготовим после уточнения исходных данных.
| Объект | Конфигурация | Условия | Производительность | Экономический эффект |
|---|---|---|---|---|
| Битумный терминал | 2 установки разогрева; 120 т битума (2 ж/д цистерны) | −30 °C | 22 ч вместо 36 ч (−14 ч; −39%) | Снижение затрат на слив на 40% |
| Завод полимерных битумов | 2 установки разогрева | Зимний период | Одновременный слив 2 ж/д цистерн; 18–24 ч | — |
| Нефтеналивной терминал | 6 установок; 360 т битума (6 цистерн) | +30 °C | 18 ч вместо 24 ч (−25%) | Снижение затрат на 30% |
Как читать эти цифры
Таблица даёт три разных сценария эксплуатации, по которым видно как оборудование масштабируется под разный объём и климат. Основные закономерности:
- Экономия времени растёт в мороз. При −30 °C паровая схема теряет эффективность быстрее термомасляной — отсюда максимальная экономия 39% в зимнем кейсе. Летом разрыв меньше, но остаётся значительным (25%).
- Параллельная работа без потери темпа. Шесть установок на нефтеналивном терминале одновременно сливают 6 цистерн, не конкурируя за ресурс общей котельной — каждая имеет свой замкнутый контур термомасла.
- Снижение затрат на слив 30–40%. Консервативная оценка для ваших условий — при аналогичных объёмах и климате ждите сопоставимый результат. Точную цифру под ваш объект мы посчитаем по опросному листу.
Ваши условия отличаются? Пройдите подбор оборудования или закажите расчёт — ответим за 1 рабочий день.

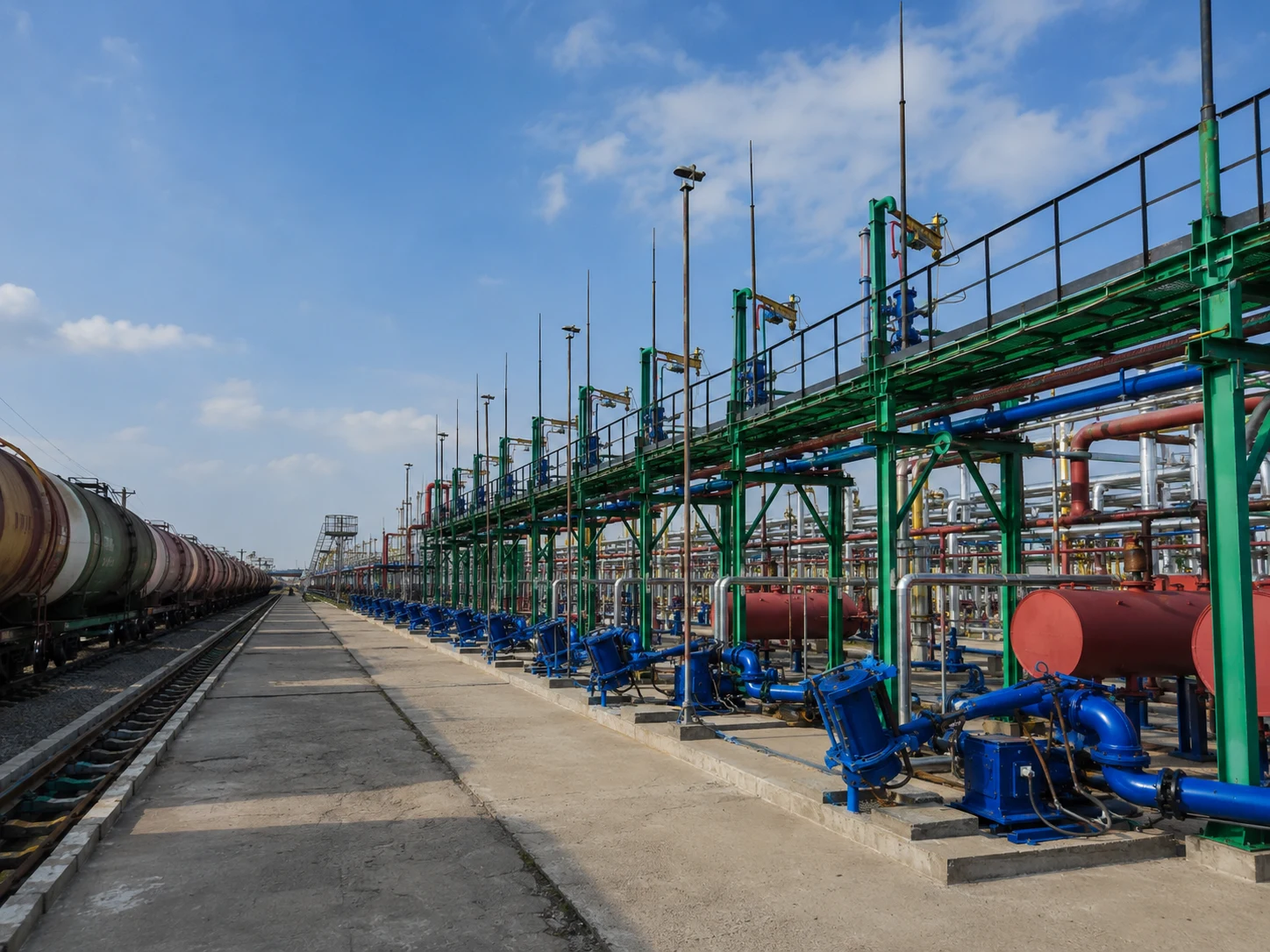

Преимущества нашей технологии
Пять ключевых результатов, которые получают заказчики после перехода с паровой схемы на термомасляную установку разогрева и слива битума:
Полный слив в расчётных условиях
Для типовой цистерны 60 м³ расчётное время разогрева составляет 2–4 часа и зависит от температуры окружающей среды, исходной температуры продукта, мощности установки и организации процесса. При сильном морозе цикл закономерно увеличивается.
Снижение затрат на слив
На приведённых объектах переход на термомасляную схему снизил энергозатраты на 30–40% относительно парового метода. Фактическая экономия зависит от климата, объёма сливов, мощности и текущей паровой схемы предприятия.
Сохранение качества битума
Отсутствие контакта с паром и локального перегрева исключает ухудшение характеристик битума. Материал поступает в работу без лишней влаги, не обводняется и сохраняет исходную вязкость.
Безопасность и автоматизация
Оператор задаёт параметры, дальше система работает сама. Минимизируются риски ошибки и травматизма: нет контакта персонала с паром высокого давления и открытым огнём.
Универсальность по продукту
Оборудование подходит для цистерн разного объёма и работает не только с битумом, но и с мазутом, парафином, гудроном — достаточно задать режим нагрева под конкретный продукт.
Технические характеристики установки
Базовая комплектация рассчитана под типовую ж/д цистерну 60 м³. Под объём от 30 до 120 м³ и под конкретный продукт (битум, мазут, гудрон) состав подбирается индивидуально.
| Параметр | Значение |
|---|---|
| Тепловая мощность нагревателя теплоносителя (УНТ) | 250–1000 кВт (по запросу — до 1500 кВт) |
| Тип теплоносителя | Высокотемпературное термомасло |
| Рабочая температура теплоносителя | до 250 °C |
| Температура битума на выходе | 110–160 °C (регулируется) |
| Производительность по сливу | 20–40 м³/час |
| Время полного слива цистерны 60 м³ | Ориентир 2–4 часа в расчётных условиях; при сильном морозе и глубоком охлаждении продукта цикл увеличивается |
| Вид топлива | дизельное / газ / мазут (по выбору заказчика) |
| Удельный расход условного топлива | не более 0,1345 кг/кВт·ч |
| Установленная мощность электродвигателей | 6–18 кВт |
| Напряжение питания | 380/220 В, 50 Гц |
| Управление | Автоматическое, с ручным режимом |
| Климатическое исполнение | от –40 до +40 °C |
| Совместимые продукты | битум БНД, ПБВ, мазут, гудрон, парафин, нефть |
| Срок изготовления | после согласования комплектации |
| Гарантия | 12 месяцев, сервисное сопровождение по условиям договора |
Точные параметры под объект — в опросном листе. Точный расчёт — после получения исходных данных. Сертификаты, паспорта оборудования и декларации соответствия ТР ТС — по запросу.
Из чего состоит установка для разогрева и слива битума
Нагреватель термомасла мощностью 250–1000 кВт
Косвенный нагрев теплоносителя через жаровую трубу с автоматической горелкой (дизель / газ / мазут). Удельный расход топлива не выше 0,1345 кг/кВт·ч. Подбор мощности — под объём цистерны и температуру окружающей среды.
Погружное устройство «Барбаташ» для разогрева и слива
Система трубопроводов с термомасляным контуром опускается через верхнюю горловину ж/д цистерны. Совмещает разогрев под давлением и перекачку — встроенный насос забирает битум как только тот достигает температуры текучести. Поддерживает верхний и нижний слив.
Как мы работаем
5 шагов
Заявка
Оставляете контакты и техническое задание
Онлайн‑диагностика
Технолог связывается, уточняет детали
Коммерческое предложение
Расчёт по исходным данным
Производство
Срок производства — по договору
Пуск‑наладка
Гарантия 1 год, обслуживание по договору
Калькулятор времени слива
Оцените, сколько времени займёт слив битума нашей установкой и какую экономию времени вы получите относительно паровой схемы. Расчёт ориентировочный, основан на типовых показателях наших реальных объектов. Точный расчёт под ваши условия — по заявке.

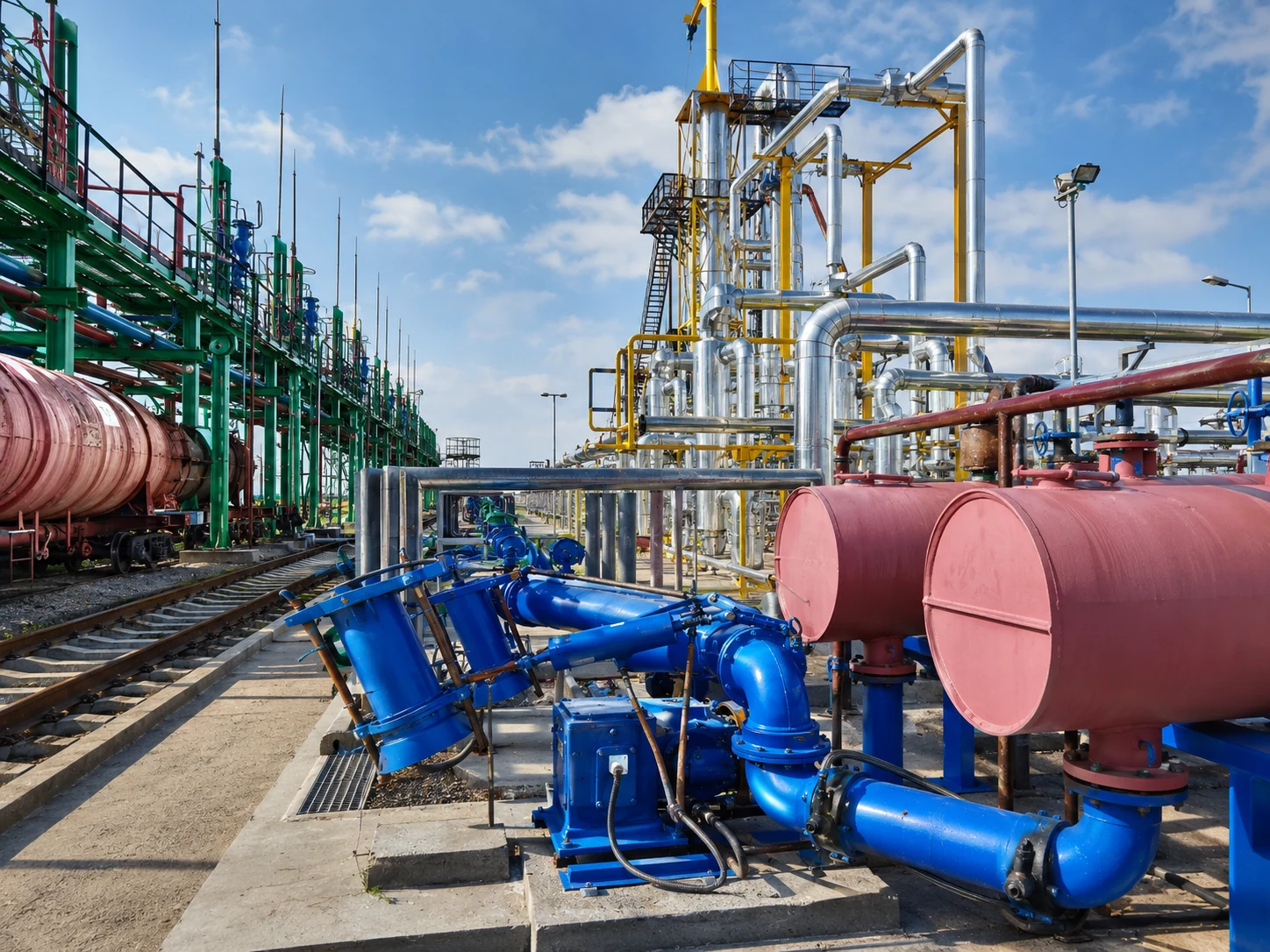

Готовы сэкономить и увеличить производительность?
Перевод на термомасляную схему разогрева и слива битума окупается для крупных битумных терминалов в течение одного сезона. Снижение расходов и рост производительности начнутся со второго месяца эксплуатации.
Оставьте заявку — подготовим коммерческое предложение с техническими характеристиками установки под ваш объект и индивидуальный расчёт экономии за один рабочий день.
Получить расчёт Подбор через квиз
Подбор установки под ваш объект
Ответьте на несколько коротких вопросов — и мы предложим конфигурацию оборудования под ваши параметры. Коммерческое предложение с расчётом пришлём после согласования исходных данных.
- Учитываем объём, продукт и климат
- Расчёт стоимости бесплатный и без обязательств
- Работаем со всеми регионами РФ и СНГ
В каком виде поступает продукт?
Какой продукт нужно разогревать?
Какой объём поставки или хранения?
Какой источник топлива доступен на объекте?
Климатические условия эксплуатации
Куда прислать расчёт?
Заполните контакты — пришлём коммерческое предложение с тех. характеристиками оборудования под ваши параметры.
Спасибо! Заявка принята
Менеджер свяжется с вами, чтобы уточнить параметры. Срок подготовки предложения согласуем после получения исходных данных.
Ассортимент
Другие наши решения
Универсальная термомасляная технология закрывает все типовые задачи разогрева тяжёлых нефтепродуктов. Подберём конфигурацию под ваш продукт, объём и климат.
Разогрев мазута из ж/д цистерн
Оборудование для мазута М40, М100 и флотского. Слив при 70–90 °C, без обводнения.
Подробнее
Разогрев гудрона из ж/д цистерн
Установки для слива гудрона и тяжёлых остатков. Бережный режим, без риска коксования.
Подробнее
Автоклав для битума в чушках
Плавление битума в чушках, кубах и IBC. Спирали Коха, загрузка 10–20 тонн.
Подробнее
Комплекс УУРБ с турбуляризацией
Промышленный комплекс с турбуляризацией потока. Нагрев в 3 раза быстрее стандартной схемы.
Подробнее
Откачка из подземных хранилищ
Оборудование для откачки битума из ям и заглублённых хранилищ. Остаток менее 1%.
ПодробнееFAQ
Часто задаваемые вопросы
Ответы на типовые вопросы по установке разогрева и слива битума из ж/д цистерн. Если вашего вопроса здесь нет — напишите нам, свяжемся с вами и уточним исходные данные.
Сколько стоит установка для разогрева битума?
Стоимость рассчитывается индивидуально и зависит от тепловой мощности нагревателя (250–1000 кВт), объёма цистерны (30–120 м³), типа топлива (дизель / газ / мазут) и климатического исполнения. Точную смету подготовим после получения и проверки опросного листа.
На сколько реально снижаются затраты на слив битума?
На наших объектах зафиксирована экономия 30–40% относительно парового метода. На битумном терминале с двумя цистернами при −30 °C затраты на слив снизились на 40%, на нефтеналивном терминале +30 °C — на 30%. Точная окупаемость зависит от объёма поставок и текущих затрат на пар.
Работает ли установка зимой в суровом климате?
Да, оборудование рассчитано на запуск в суровых климатических условиях. В сильный мороз время слива увеличивается относительно летнего режима, но процесс остаётся стабильным и предсказуемым. Один из наших кейсов — слив 120 тонн битума при −30 °C за 22 часа.
С какими нефтепродуктами работает оборудование?
Установка работает не только с битумом — оборудование подходит для мазута, парафина, гудрона и других тяжёлых нефтепродуктов. Для каждого продукта подбирается режим температуры и скорости циркуляции теплоносителя.
Сохраняется ли качество битума после разогрева?
Да. Термомасло нагревает продукт косвенно, без контакта с водой и без локального перегрева. Битум не обводняется и сохраняет исходную вязкость — это принципиальное отличие от парового метода, при котором конденсат попадает в продукт.
Сколько персонала нужно для работы установки?
Один оператор-машинист на смену. Вся автоматика уже встроена: контроль температуры, аварийные отключения, фиксация параметров. Обучение персонала проводим на этапе пуско-наладки, выдаём инструкции и регламент эксплуатации.
Сколько битума остаётся в цистерне после слива?
Значительно меньше, чем при паровом методе, где на стенках и днище остаётся 2–3 тонны затвердевшего битума. Конструкция «Барбаташ» прокачивает разогретый битум в зоне нижнего слива, размывая придонные слои — это снижает несливаемые остатки до минимума.
Какие сроки изготовления и поставки?
Срок изготовления определяется после согласования комплектации и фиксируется в договоре. Под индивидуальные параметры (нестандартный объём, дополнительная автоматизация, особое климатическое исполнение) сроки рассчитываются отдельно. Доставка собственным транспортом по РФ и СНГ.
Что входит в пуско-наладку и гарантию?
Шеф-монтаж, пуско-наладка с выводом на режим, обучение персонала, передача комплекта документов. Гарантия 1 год. Условия сервисного сопровождения и выезда инженера фиксируются в договоре. Производственная база — в Калининграде.
Чем отличается ваш комплекс от установок «Игла» и УРБ конкурентов?
Совмещаем два процесса в одном цикле — нагрев и перекачку, без необходимости промежуточного хранения. Конструкция «Барбаташ» с циркуляцией потока даёт ускорение слива в 2–3 раза против стандартных схем. Сравнительный обзор методов разогрева — в нашем обзоре способов разогрева битума.
