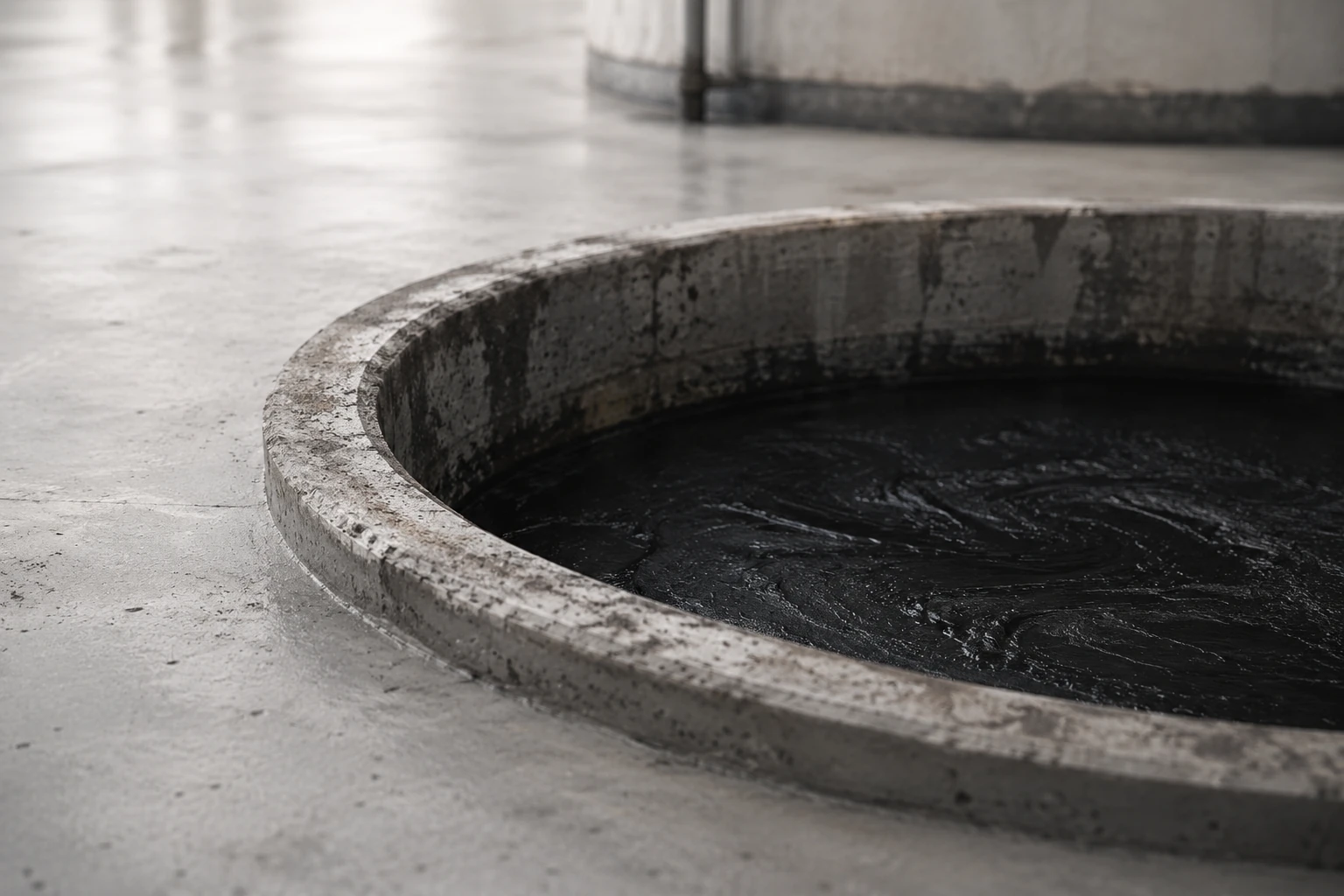

Откачка битума из старой ямы: как опустошить заглублённое хранилище на АБЗ
На асфальтобетонных заводах, построенных ещё в советские годы, битум нередко хранится не в наземных резервуарах, а в заглублённых ямах — бетонных котлованах, перекрытых сверху. Пока хранилище работает, это не доставляет хлопот. Проблемы начинаются, когда яму нужно опустошить: вывести из эксплуатации, перейти на наземные ёмкости или просто забрать многолетний остаток, который застыл на дне. Откачать его обычным насосом не получится — битум при остывании превращается в плотную малоподвижную массу.
Почему ямных хранилищ до сих пор много
Заглублённая яма дешевле наземного резервуара в строительстве и лучше держит тепло за счёт грунтовой обваловки. По разным оценкам, такие хранилища до сих пор остаются на значительной части региональных АБЗ. Минус всплывает позже: яму трудно обслуживать, в неё попадает грунтовая и дождевая вода, а остаток на дне со временем накапливается и обводняется. Когда завод модернизируют, заглублённое хранилище оказывается самым неудобным узлом — и встаёт вопрос, как извлечь из него битум.
Почему из старой ямы нельзя просто откачать битум
Битум — это не жидкость в привычном смысле. Температура размягчения дорожного БНД 60/90 по методу «кольца и шара» составляет не ниже 47 °C, и только нагретый существенно выше этой отметки продукт становится текучим настолько, чтобы его можно было перекачивать насосом. Остывший в яме битум держит форму, а у стенок и на дне образует корку. Прибавьте к этому три типичные сложности старого хранилища:
- Большой застывший остаток. На дне может оставаться несколько тонн продукта, который годами не вырабатывался полностью.
- Обводнение. Через неплотности перекрытия в яму попадает вода. При нагреве она вскипает, битум вспенивается, а его потребительские свойства падают.
- Посторонние включения. Песок, окалина, мусор, попавшие в открытую яму за годы эксплуатации.
Греть такую яму «в лоб» паром — медленно и чревато ещё большим обводнением: конденсат уходит прямо в продукт. Нужен источник тепла, который разогревает битум локально и не контактирует с ним водой.
Как устроена откачка термомаслом
Рабочее решение — погружной теплообменник, по которому циркулирует горячее минеральное масло-теплоноситель, а не пар. Масло нагревается во внешнем котле до 200–250 °C и отдаёт тепло битуму через стенку змеевика. Поскольку теплоноситель и продукт физически разделены, обводнение исключено в принципе — это ключевое отличие термомасляной схемы, о котором мы подробно пишем на странице особенностей термомасляного разогрева.
Комплект для опустошения ямы обычно включает: погружной теплообменник, который опускают в продукт; источник тепла (термомасляный котёл или нагреватель жидкого теплоносителя); битумный насос; при необходимости — наружный теплообменник для дополнительного разогрева потока на выходе. Битум разогревают послойно: сначала вокруг теплообменника образуется зона текучего продукта, её откачивают, теплообменник опускают ниже — и так до дна. Установка рассчитана на работу в мороз: разогрев и откачка идут при температурах наружного воздуха до −40 °C.
Этапы работ на объекте
- Обследование. Замеряют уровень и состояние остатка, оценивают обводнённость и наличие включений, проверяют состояние перекрытия и подъездов.
- Локальный разогрев. Теплообменник опускают в продукт, запускают циркуляцию теплоносителя, формируют зону текучего битума.
- Откачка с послойным прогревом. Насос забирает разогретый продукт, теплообменник постепенно опускают глубже.
- Контроль воды. Если битум обводнён, нагрев ведут аккуратно, не допуская бурного вскипания, и при необходимости дают воде отделиться.
- Зачистка дна. На финальной стадии прогревают и выбирают придонный остаток.
Качество откачанного битума
Битум — материал, чувствительный к режиму нагрева. По ГОСТ 33133-2014 (пункт 10.1) температура при хранении и транспортировании не должна превышать 160 °C: перегрев запускает окисление и старение, продукт теряет пластичность. Термомасляный разогрев позволяет держать температуру в безопасном коридоре и греть мягко, без локального перегрева у поверхности нагрева, который неизбежен при контакте битума с раскалёнными ТЭНами. Откачанный таким способом продукт сохраняет характеристики и пригоден для дальнейшего использования, а не идёт в отход.
Разовая откачка или модернизация ямы
| Задача | Решение | Что получаете |
|---|---|---|
| Опустошить яму один раз | Мобильный комплекс откачки на термомасле | Полное извлечение остатка, вывод хранилища из работы |
| Продолжать эксплуатировать яму | Стационарный теплообменник + система циркуляции | Постоянный обогрев и возможность штатной выработки |
| Перейти на наземное хранение | Откачка + установка наземных ёмкостей с обогревом | Удобное обслуживание, меньше обводнения |
Нормативная база
Эксплуатация складов нефтепродуктов, к которым относятся и битумохранилища, регулируется Федеральными нормами и правилами «Правила промышленной безопасности складов нефти и нефтепродуктов» (утв. приказом Ростехнадзора № 529 от 15.12.2020). Прежние правила ПБ 09-560-03 отменены, ссылаться на них при проектировании уже нельзя. Требования к самому битуму задаёт ГОСТ 22245-90, температурные ограничения — ГОСТ 33133-2014.
ООО «ЭнергоСтройМаш» проектирует и изготавливает оборудование для откачки битума из подземных и заглублённых хранилищ под параметры конкретной ямы, а также установки разогрева и слива битума из ж/д цистерн. Сравнить методы разогрева по затратам и времени можно в материале «5 методов разогрева битума из ж/д цистерн». Чтобы получить расчёт и коммерческое предложение за один рабочий день, оставьте заявку или позвоните: +7 (906) 239-46-81.
